北海消防喷淋系统安装图详解

随着我国城市化进程的加快，消防安全问题日益受到重视。消防喷淋系统作为一种有效的灭火设施，在各类建筑中得到了广泛应用。本文将针对北海地区的消防喷淋系统安装图进行详细解析，帮助读者了解其安装要点和注意事项。

一、消防喷淋系统概述

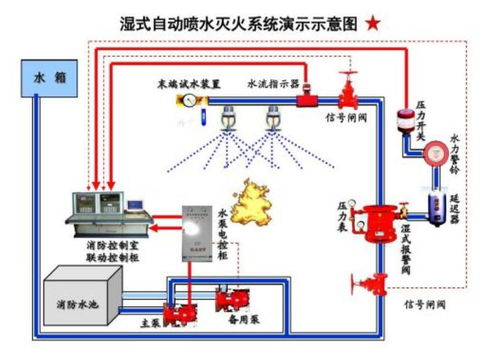

消防喷淋系统是一种自动喷水灭火系统，主要由喷头、管道、报警阀组、水流指示器、消防泵、消防水池等组成。当火灾发生时，系统会自动启动，喷头喷出水雾进行灭火，同时报警阀组会发出报警信号，提醒人员及时疏散。

二、北海消防喷淋系统安装图解析

1. 喷头安装

喷头是消防喷淋系统的核心部件，其安装位置和高度应符合设计要求。在北海地区，喷头的安装高度一般如下：

顶板或吊顶下喷头：距顶板不大于0.15米，不小于0.075米。

梁或其他障碍物底面下方的平面喷头：距顶板不大于300毫米，距障碍物底面不小于25毫米，不大于100毫米。

梁间喷头：距顶板不大于550毫米。

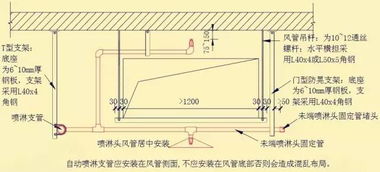

2. 管道安装

管道是消防喷淋系统的骨架，其安装应遵循以下原则：

管道材质应符合国家标准，如采用钢管时，其材质应符合现行国家标准的有关规定。

管道连接后不应减小过水横断面面积。

热镀锌钢管安装应采用螺纹、沟槽式管件或法兰连接。

配水干管（立管）与配水管（水平管）连接，应采用沟槽式管件，不应采用机械连接。

3. 报警阀组安装

报警阀组是消防喷淋系统的关键部件，其安装应符合以下要求：

报警阀组及附件的安装必须符合相关规范及设计要求。

报警阀组应安装在便于操作和检查的位置。

报警阀组与管道连接应牢固，不得有渗漏。

4. 水流指示器安装

水流指示器是消防喷淋系统的监测部件，其安装应符合以下要求：

水流指示器的规格、型号应符合设计要求。

水流指示器应安装在便于观察和操作的位置。

水流指示器与管道连接应牢固，不得有渗漏。

三、消防喷淋系统安装注意事项

1. 安装前应仔细阅读设计图纸，了解系统组成、安装要求等。

2. 安装过程中应严格按照规范和设计要求进行，确保系统安全可靠。

3. 安装完成后，应对系统进行试压、冲洗，确保系统无渗漏。

4. 定期对消防喷淋系统进行检查、维护，确保系统处于良好状态。

消防喷淋系统在火灾发生时能够迅速启动，有效灭火，保障人员生命财产安全。了解北海地区消防喷淋系统安装图，有助于提高安装质量和系统可靠性。在安装过程中，务必遵循规范和设计要求，确保系统安全运行。
