液压系统安装图解大全

液压系统在现代工业中扮演着至关重要的角色，其安装与调试直接影响到设备的性能和寿命。本文将为您提供一份液压系统安装图解大全，帮助您更好地理解和操作液压系统。

一、准备工作

在开始安装液压系统之前，以下准备工作是必不可少的：

熟悉液压系统工作原理图和系统管道连接图。

阅读各种元件的使用说明书，了解其工作原理、结构、安装使用方法等。

对照安装明细表准备好各个元件，并仔细检查型号、性能、调整机构等。

确保所有元件符合技术文件要求，如有问题及时处理。

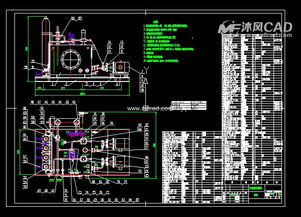

二、液压元件安装

液压元件的安装应遵循以下原则：

先下后上、先主后次、先内后外、先难后易、先精密后一般。

液压泵与电机的连接轴有同轴度要求，偏心量小于0.1mm，两轴中心线的角度小于1度。

基座应有足够的刚度，确保连接牢固，以防振动。

安装泵和阀时，注意各油口的方位，按照标记对应安装。

接头处要紧固、密封，无漏油、漏气。板式元件的进出油口处的密封圈不可缺失。

三、液压管路安装

吸油管路要尽量短，弯曲少，管径选择适当，不能过细。

吸油管应连接严密，不得漏气，以免使泵在工作时吸进空气，导致系统产生噪音。

除柱塞泵以外，一般在液压泵吸油管路上应安装过滤器，滤油精度通常为100～200目。

回油管应伸到油箱液面以下，以防止油飞溅而产生气泡。

具有外部泄漏的减压阀、顺序阀、电磁阀等的泄油口与回油管连通时不允许有背压。

四、液压集成块安装

确保集成块与液压元件的连接正确，无漏油、漏气。

检查集成块内部元件的安装是否牢固，无松动。

确保集成块与液压系统的连接管道符合要求，无扭曲、变形。

五、液压系统调试

液压系统安装完成后，需要进行调试以确保其正常运行：

检查液压系统各元件的工作状态，如泵的流量、压力控制阀的压力、调速阀的流量等。

调整液压系统参数，使系统达到最佳工作状态。

进行系统测试，确保液压系统在各种工况下均能正常运行。

液压系统安装是一项复杂而细致的工作，需要严格按照操作规程进行。本文提供的液压系统安装图解大全，希望能帮助您更好地理解和操作液压系统，确保设备的安全、稳定运行。
