液压系统图解说明：安装步骤与注意事项

液压系统在现代工业中扮演着至关重要的角色，其高效的能量转换和传递能力使得各种机械设备能够实现精确的运动控制。本文将详细解析液压系统的安装步骤，并提供一些关键注意事项，以确保系统的稳定运行。

一、安装前的准备工作

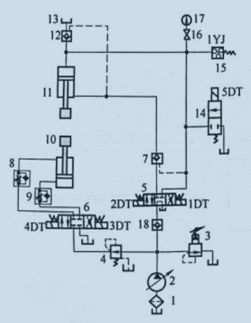

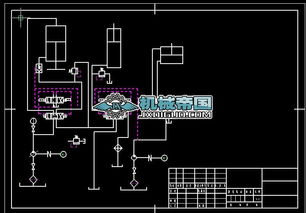

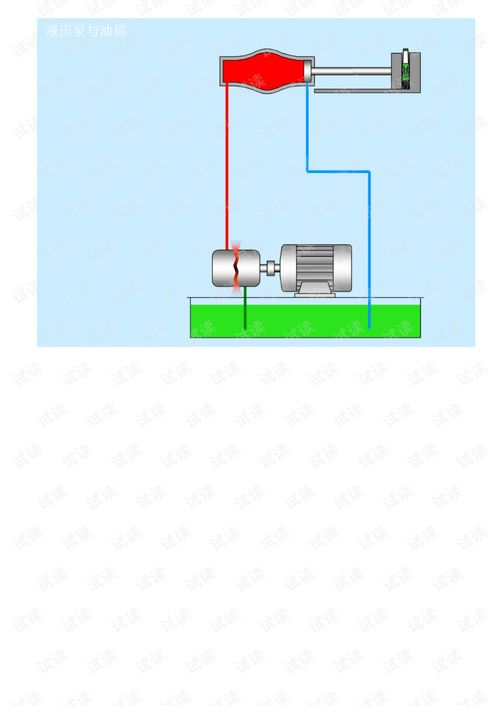

熟悉系统图：仔细阅读液压系统的工作原理图、系统管道连接图以及各种元件的使用说明书，确保对系统的整体布局和元件功能有清晰的认识。

准备元件：根据安装明细表准备所有元件，并仔细检查其型号、性能、调整机构以及显示的灵敏度和准确性。

检查元件：确保所有元件齐全、完整、无损，外表无锈蚀，内部无污染，库存时间符合要求，且符合技术文件的要求。

二、液压元件的安装

液压元件的安装应遵循以下原则：

先下后上：从底部开始安装，逐步向上进行。

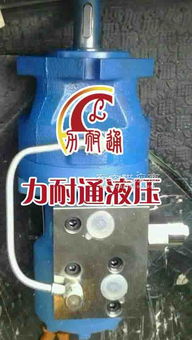

先主后次：首先安装主要元件，如液压泵、液压缸等，然后安装辅助元件。

先内后外：先安装内部元件，如阀块、集成块等，再安装外部元件。

先难后易：先安装难度较大的元件，如精密元件，再安装易于安装的元件。

先精密后一般：先安装对精度要求较高的元件，如调速阀，再安装一般元件。

三、油管的组装与连接

弯曲半径：在加工弯曲管道时，弯曲半径不能太小，以免影响油管的强度和增加局部压力损失。

回油管：溢流阀的回油管应单独接回油箱或与主管直接相通，避免与泵的进油管直接接通。

坡度：回油管水平放置时，其坡度宜于3/1000至5/1000，管路过长时，每间隔0.5米固定一个管夹。

压油管：根据液压系统的最高压力选择合适的管材，如焊接钢管、无缝钢管或合金钢管。

橡胶软管：安装橡胶软管时，必须远离热源，弯曲半径应大于10倍管径。

四、系统调试与测试

安装完成后，进行系统调试和测试是确保液压系统正常运行的重要步骤：

检查泄漏：检查系统各连接处是否有泄漏现象，确保密封性能良好。

调整压力：根据系统要求调整泵的压力，确保系统在正常工作压力下运行。

检查流量：调整调速阀等元件，确保系统流量符合设计要求。

测试性能：进行系统性能测试，如速度、负载动作等，确保系统达到预期的工作目标。

五、安装过程中的注意事项

在安装液压系统时，以下注意事项不容忽视：

安全第一：安装过程中，确保所有人员的安全，佩戴必要的防护装备。

避免误操作：严格按照操作规程进行安装，避免误操作导致系统损坏。

保持清洁：安装过程中，保持工作环境的清洁，避免灰尘和杂物进入系统。

记录数据：详细记录安装过程中的各项数据，为后续维护和故障排除提供依据。

液压系统的安装是一个复杂而细致的过程，需要严格按照操作规程进行。通过本文的图解说明，相信读者对液压系统的安装步骤和注意事项有了更深入的了解
