白水门禁系统安装图解

一、安装前的准备工作

在开始安装白水门禁系统之前，我们需要做好以下准备工作：

了解门禁系统的组成和功能，包括读卡器、控制器、门锁、出门按钮等。

根据实际需求，选择合适的门禁系统型号和配置。

准备好安装所需的工具，如螺丝刀、扳手、电钻等。

确保安装现场具备电源供应，并符合安全规范。

二、设备安装步骤

以下是白水门禁系统的安装步骤：

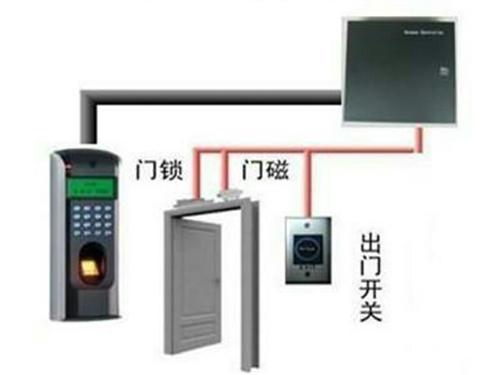

安装读卡器

1. 在门禁系统的进门处，选择合适的位置安装读卡器。确保读卡器与门框的距离适中，便于用户刷卡。

2. 使用螺丝刀将读卡器固定在门框上，确保读卡器牢固可靠。

3. 连接读卡器的电源线和通讯线，按照说明书进行接线。

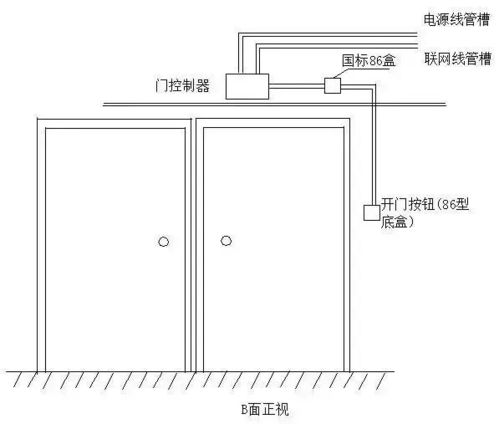

安装控制器

1. 选择合适的位置安装控制器，如弱电井或控制室。

2. 使用螺丝刀将控制器固定在墙上或设备架上。

3. 连接控制器的电源线和通讯线，确保通讯线路畅通。

安装门锁

1. 在门和门框的上沿安装电磁锁或电插锁。

2. 使用螺丝刀将门锁固定在门框上，确保门锁牢固可靠。

3. 连接门锁的电源线和通讯线，按照说明书进行接线。

安装出门按钮

1. 在出门处安装出门按钮，确保按钮易于操作。

2. 使用螺丝刀将出门按钮固定在墙上或门框上。

3. 连接出门按钮的电源线和通讯线，按照说明书进行接线。

三、系统调试与测试

安装完成后，进行以下调试与测试工作：

检查所有设备的电源是否正常，通讯线路是否畅通。

使用测试卡或指纹等验证方式，测试读卡器、控制器和门锁的功能。

检查出门按钮是否能够正常工作。

确保系统在正常工作状态下，能够实时记录进出人员信息。

四、注意事项

在安装白水门禁系统时，需要注意以下事项：

确保安装现场符合安全规范，避免触电等安全事故。

在接线过程中，注意区分电源线、通讯线和信号线，避免混淆。

安装设备时，确保设备固定牢固，避免因设备松动导致故障。

在调试过程中，如发现异常情况，及时检查设备连接和线路，排除故障。

通过以上步骤，您已经成功安装了白水门禁系统。在实际使用过程中，请定期对系统进行维护和保养，确保门禁系统稳定运行，为您的安全保驾护航。
