新风系统安装图示详解

随着人们对室内空气质量要求的提高，新风系统的安装越来越受到重视。本文将为您详细解析新风系统的安装过程，并提供相应的图示，帮助您更好地了解这一过程。

一、新风系统概述

新风系统是一种能够将室外新鲜空气引入室内，同时将室内污浊空气排出的设备。它主要由新风主机、通风管道、进风口、排风口等组成。新风系统可以有效改善室内空气质量，提高居住舒适度。

二、安装前的准备工作

在安装新风系统之前，我们需要做好以下准备工作：

确定安装位置：根据房屋结构和实际需求，选择合适的主机安装位置，如厨房、卫生间、阳台或走廊的天花板内。

测量尺寸：准确测量进风口和出风口管道的尺寸，确保管道的安装符合要求。

准备工具：安装新风系统需要准备开孔机、螺丝刀、扳手等工具。

三、新风系统安装步骤

以下是新风系统安装的详细步骤：

1. 主机安装

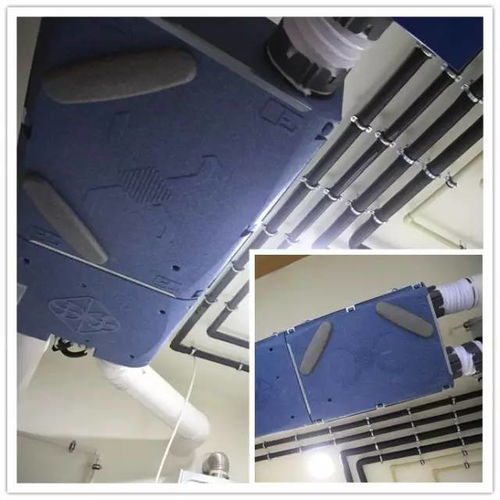

（图1：主机安装示意图）

将主机吊装至指定位置，确保主机安装平稳、牢固。

根据设计图纸，将主机用丝杆固定在吊顶上，要求正、平、稳。

在主机下方吊顶处留有检修口，方便后期维护。

2. 管道安装

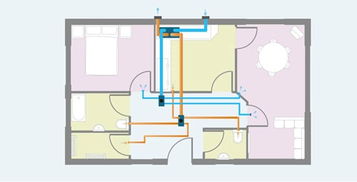

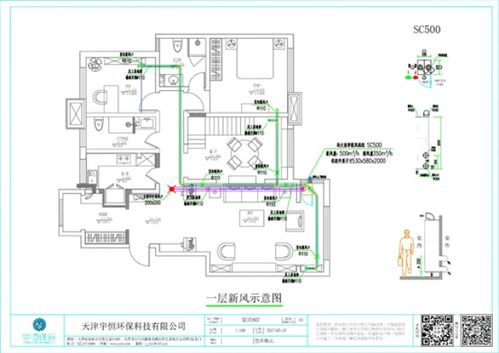

（图2：管道安装示意图）

根据测量尺寸，在墙壁上打孔，孔径略大于管道直径。

将管道穿过墙壁孔洞，确保管道横平竖直。

在管道接头处涂抹PVC胶水，保证管道连接的可靠性。

在管道中有软管区域，每隔一定距离安装吊卡，固定管道。

3. 进风口和排风口安装

（图3：进风口和排风口安装示意图）

根据设计图纸，确定进风口和排风口的位置。

将进风口和排风口安装在墙壁或天花板上，确保位置合理。

在进风口和排风口处安装密封盖，防止灰尘进入。

4. 调试和测试

（图4：调试和测试示意图）

安装完成后，开启新风系统，检查各部件是否正常工作。

调整进风口和排风口的开启程度，确保室内空气质量达到预期效果。

测试新风系统的风量，确保新风量符合设计要求。

四、安装注意事项

在安装新风系统过程中，需要注意以下几点：

确保安装过程中保持室内整洁，避免损坏墙壁和地面。

严格按照设计图纸进行安装，确保各部件连接牢固。

在安装过程中，注意安全，避免发生意外。

通过以上图示和步骤，相信您已经对新风系统的安装有了更深入的了解。在安装过程中，请务必注意安全，确保安装质量。安装完成后，新风系统将为您的家庭带来清新、健康的室内环境。
