氢气系统管道安装概述

随着氢能产业的快速发展，氢气作为一种清洁、高效的能源，在工业、交通等领域得到了广泛应用。氢气系统管道安装作为氢能利用的关键环节，其安全性、可靠性和经济性至关重要。本文将详细介绍氢气系统管道安装的相关知识，包括安装条件、注意事项以及安全技术要求。

氢气管道安装条件

在进行氢气管道安装前，必须确保以下条件得到满足：

与管道相关的建筑物、基础、钢结构经验收合格，满足安装要求。

管道组成件及管道支承件等已检验合格。

管子、管件、阀门等内部已清理干净，无杂物。

氢气管道安装原则

氢气管道安装应遵循以下原则：

工程量发生变化时，先提交工程联络单，再由设计出具变更单，然后进行变更后的安装。

遵循先地下、后地上；先装置区、后管带区；先大管、后小管的施工顺序。

根据实际情况，适当调整安装顺序。

氢气管道安装注意事项

在氢气管道安装过程中，需注意以下事项：

管道安装按管道平面布置图和单线图进行，重点注意标高、介质流向、支架型式及位置、坡度值、管道材质、阀门的安装方向等。

不宜采用临时支吊架，更不得用铁丝、麻绳、石块等作为临时支架，须安装正式支吊架。

管架制作安装严格按图纸进行，支架焊接同正式焊接施工工艺，焊肉要饱满，焊接完毕须经检查人员检查合格后，方可安装。

氢气管道安装安全技术要求

氢气管道安装过程中，需严格遵守以下安全技术要求：

氢气管应为无缝钢管，当对氢气纯度有严格要求时，材料按现行国家标准《洁净厂房设计规范》执行。

氢气管道的连接处应采用焊接，其他连接方式是潜在的泄漏源。但与设备和阀门的连接可用法兰或螺纹连接。

氢气管道安装时，应将内壁除锈至原色。管道焊接，碳钢管打底宜采用氩弧焊，不锈钢管宜采用氩弧焊。

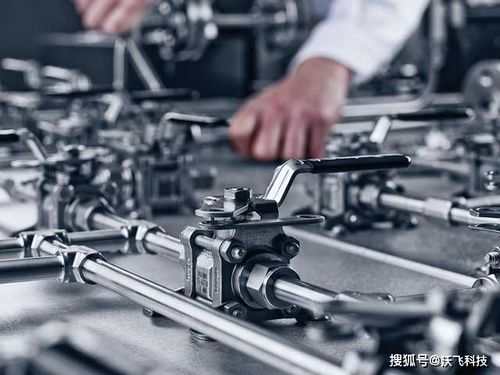

氢气管道阀门宜采用球阀和截止阀。当工作压力大于0.1MPa时，严禁使用闸阀。

氢气管道法兰和垫片的要求见《技术规范》。

氢气管道穿墙或穿地板时，应敷设在套管内，套管内不得有焊缝。应使用石棉或其他不燃材料填充管道和套管之间的空间。

输送湿氢或需要进行水压试验的管道，为防止管道内积水，应铺设3的坡度，并在最低处设置排水装置。在寒冷地区，还应采取防冻措施。

氢气管道安装后的试验与验收

氢气管道安装完成后，需进行以下试验与验收：

介质和压力试验：确保管道系统在规定的工作压力下运行正常。

泄漏量试验：确保管道系统无泄漏现象。

吹扫试验：使用氮气以不小于20m/s的流速进行吹扫，直至无铁锈、无脏物为止。

氢气系统管道安装是一项复杂而重要的工作，需严格按照相关规范和标准进行。只有确保安装质量，才能保障氢能产业的健康发展。本文对氢气系统管道安装的相关知识进行了详细介绍，希望对从事氢能行业的相关人员有所帮助。
